NFSC 501A 기반 · AI 자동분석

SMOKE CONTROL VERIFICATION

화재안전기준 NFSC 501A에 따른 제연설비 성능을 자동으로 검토합니다. 송풍기 용량, 층별 풍량, 시나리오 분석부터 GPT-4o 기반 AI 법규 검토까지 하나의 플랫폼에서 완결됩니다.

📋 기능 살펴보기
smoke_index.php — 검토 결과
급기
계단
부속
19,920
CMH
95.2%
통과율
+8.3%
여유율
A
우수 — 설계 적정
🤖 GPT-4o AI 법규분석 완료

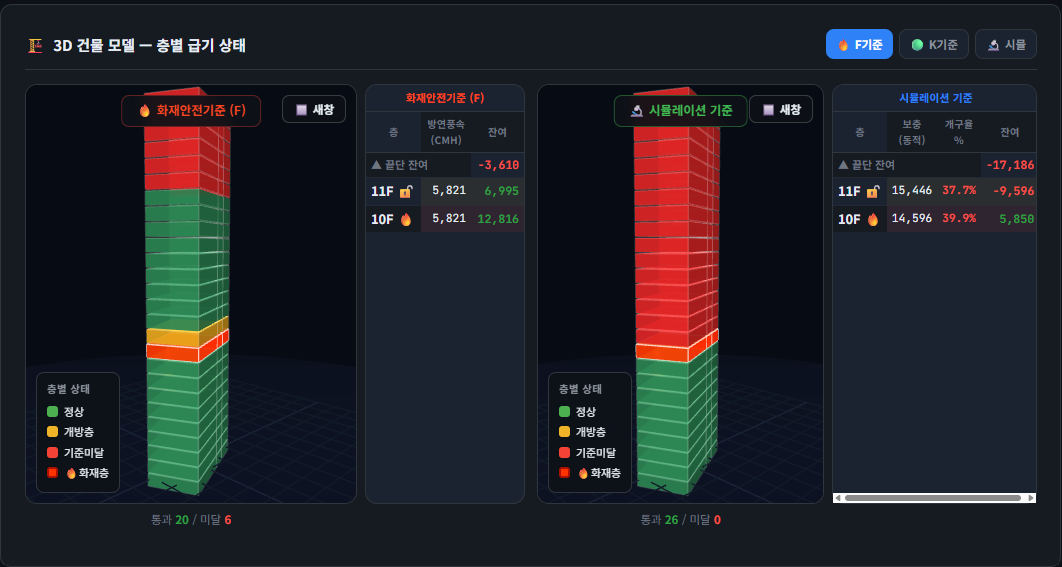

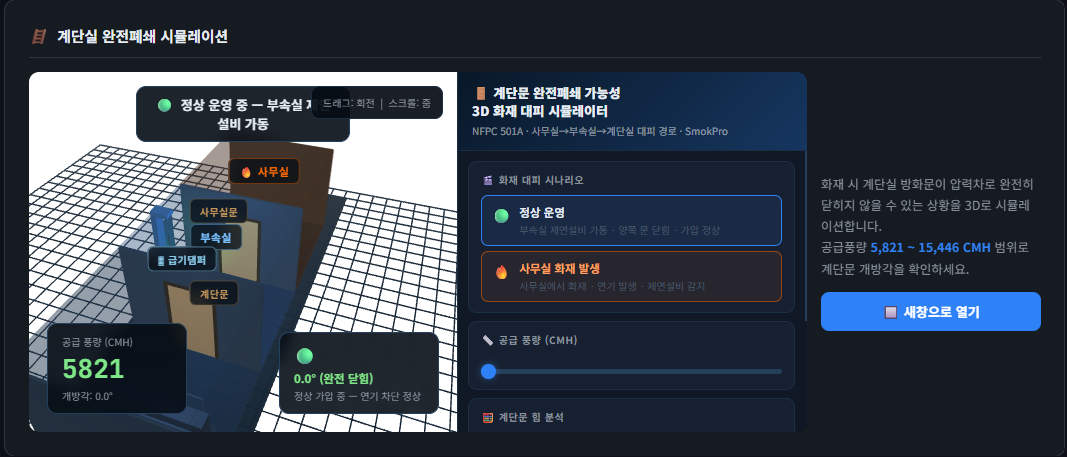

SIMULATION RESULTS

시뮬레이션 검토 결과

실제 검토 결과 화면입니다.

시뮬레이션 검토 결과 1 시뮬레이션 검토 결과 2
501A
화재안전기준 NFSC
완전 준수 검토
100F
최대 지상 100층까지
층별 자동 계산
GPT4
GPT-4o 기반
AI 법규 자동 분석
3D
Three.js 실시간
3D 건물 시각화
CORE FEATURES

핵심 기능

제연설비 설계 검토에 필요한 모든 계산과 분석을 자동화합니다. 엑셀 업로드부터 AI 분석, Excel 보고서 생성까지 원스톱으로 처리합니다.

📊
엑셀 자동 추출
기존 제연계산서 엑셀 파일(.xls/.xlsx)을 업로드하면 Python이 자동으로 데이터를 추출합니다. 수동 입력도 지원합니다.
Pythonopenpyxl자동파싱
🔬
송풍기 용량 검토
화재안전기준 및 KS 기준에 따라 필요 풍량을 계산하고, 설계 용량의 충족 여부를 A+ ~ F 등급으로 판정합니다.
CMH 계산등급 판정여유율
🏢
층별 누적 풍량 검토
지하 최하층부터 지상 최상층까지 누적 공급 풍량을 계산하고, 화재기준(F)과 KS기준(K) 두 가지로 층별 통과 여부를 검토합니다.
F 기준K 기준층별 판정
🎯
화재층 시나리오 분석
화재 발생층별 × 개방층 조합으로 모든 시나리오를 자동 생성합니다. 개방 문 수는 층 수 × 2로 자동 계산됩니다.
시나리오 자동생성방연풍속 계산
🤖
GPT-4o AI 법규 분석
결과 페이지 로드 시 자동으로 GPT-4o가 NFSC 501A 조항을 기준으로 위반 사항, 개선 권고, 관련 조항을 분석합니다. 결과는 DB에 저장됩니다.
GPT-4o자동실행DB저장
📁
프로젝트 이력 관리
프로젝트 등록 → 엑셀 업로드 → 시뮬레이션 실행 → 이력 조회까지 전 과정을 MySQL DB로 관리합니다.
MySQL프로젝트 관리이력 조회
AI EXPLAINER VIDEO

검토 결과를 동영상으로

결과 화면의 🎬 동영상 버튼 한 번이면, ChatGPT가 제연설비 검토 결과를 차트와 함께 설명하는 3분 이내 해설 동영상(MP4)을 만들어 내려받을 수 있습니다.
건축주·발주처처럼 수치가 낯선 분께도 검토 내용을 쉽게 전할 수 있습니다.

3 / 7급기 풍도 — 덕트 풍속 검토
외기 8.1
흡입 29.6
수평 12.8
수직 19.8
댐퍼 1.5
흡입덕트 풍속이 초속 29.6미터로, NFPC 501A 제18조의
풍도 내 풍속 기준 15미터를 넘어 부적합입니다.
▶
01:12 / 02:41
※ 화면 이해를 돕기 위한 예시이며, 수치는 실제 프로젝트 값이 아닙니다.
  1. 1
    차트·검토표 자동 캡처
    결과 화면의 3D 모델, 층별 검증표, 수치 판정표를 그대로 장면으로 씁니다.
  2. 2
    ChatGPT 해설 대본
    수치 판정표의 숫자와 적합·주의·부적합 판정만 써서 장면별 대본을 씁니다. 판정은 바꾸지 않습니다.
  3. 3
    AI 한국어 음성
    차분한 해설자 목소리로 장면마다 음성을 만들고, 단위도 읽기 쉽게 말합니다.
  4. 4
    자막·차트 합성
    장면 제목과 자막을 넣고, 긴 표는 위에서 아래로 천천히 보여 줍니다.
  5. 5
    MP4 바로 다운로드
    서버에서 1~3분이면 완성되어 자동으로 내려받습니다.
3분 이내1920×1080 Full HD한국어 음성·자막NFPC 501A 판정 기준MP4
이럴 때 쓰세요 — 건축주·발주처 결과 설명, 감리·인허가 협의 자료, 입주민 설명회, 사내 교육
AI CHATBOT · NEW

검토 결과에 바로 묻는 제연설비 챗봇

결과 화면의 🤖 제연설비 챗봇 버튼을 누르면 새 창이 열립니다. "송풍기 용량은 충분한가요?", "차압이 부족한 층은?"처럼 물으면
그 시뮬레이션의 계산값·검토표 판정·보완사항을 근거로 바로 답합니다.

🤖
제연설비 챗봇
예시 프로젝트 · 검토 결과로 답합니다
✅ 결과 화면의 검토표·보완사항 판정과 계산 결과를 함께 참고합니다.
송풍기 용량은?
송풍기 용량 28,000 CMH는 세 기준 모두 부족합니다.
기준필요 풍량여유율
F 화재안전기준34,500-18.8%
KS 기준31,200-10.3%
시뮬레이션29,400-4.8%
송풍기 용량을 늘리거나 층별 누설량을 줄이는 보완이 필요합니다. (근거: 송풍기 용량 판정)
가장 시급한 보완사항은?차압이 부족한 층은?계단실 출입문이 완전히 닫히나요?
이 시뮬레이션 결과에 대해 물어보세요
보내기
※ 화면 이해를 돕기 위한 예시이며, 수치는 실제 프로젝트 값이 아닙니다.
  1. 1
    결과 화면에서 바로 열기
    [💾 상태 & 코멘트 저장] 아래 [🤖 제연설비 챗봇] 버튼 — 보고 있는 시뮬레이션 그대로 새 창에서 상담합니다.
  2. 2
    이 결과만 근거로 답변
    입력값, 층별 공급·누설·잔여 풍량, 송풍기 필요 용량, 검토표 판정, 보완사항 10항목(○△×)을 근거로 씁니다. 판정은 바꾸지 않습니다.
  3. 3
    근거와 조항 표시
    답마다 "(근거: 층별 결과 12F)"처럼 출처를 밝히고, NFPC 501A 조항을 함께 안내합니다.
  4. 4
    제연설비 질문만
    관계없는 질문은 정중히 거절하고, 내 프로젝트 결과만 볼 수 있습니다.
결과 화면 연동F·KS·시뮬레이션 3기준층별 질문NFPC 501A 근거새 창 · 휴대폰 지원
이럴 때 쓰세요 — 보고서를 다 읽기 전에 핵심만 확인할 때, 발주처 질문에 근거 수치를 찾을 때, 보완 방향을 정리할 때
VERIFICATION FLOW

검토 프로세스

단계별로 자동화된 검토 파이프라인을 통해 빠르고 정확한 결과를 제공합니다.

📋
프로젝트 등록
코드, 건물명, 발주처, 담당 엔지니어를 등록합니다.
📤
데이터 입력
엑셀을 업로드하거나 수동으로 입력합니다.
🚀
시뮬레이션 실행
화재층·개방층 시나리오를 선택하고 검토을 실행합니다.
🤖
AI 자동 분석
결과 로드 즉시 GPT-4o가 NFSC 501A 기준으로 분석합니다.
⬇
보고서·동영상
PDF·Word·Excel 보고서와 3분 이내 AI 해설 동영상(MP4)을 내려받고, 제연설비 챗봇에게 결과를 묻습니다.
LEGAL STANDARDS

적용 법규 기준

본 시스템은 다음 소방법령 및 기술기준을 기반으로 검토을 수행합니다.

①
NFSC 501A — 제연설비 화재안전기준
  • 제6조 — 급기량 및 보충량 기준 (층당 누설량 계산)
  • 제7조 — 송풍기 용량 기준 (설계풍량의 120% 이상)
  • 제8조 — 방연풍속 기준 (0.7 m/s 이상)
  • 제9조 — 덕트 풍속 기준 (수평 5~12, 수직 5~15 m/s)
  • 제10조 — 개방 문 수에 따른 급기량 보정
②
KS F 2815 — 방화 셔터 및 누설량 기준
  • KS 기준 층당 누설량 (화재기준의 약 57.8% 수준)
  • F 기준과 K 기준 병행 검토으로 안전 여유 확보
  • 최상층 잔여 풍량 양수(+) 여부 확인
③
화재 시나리오 기반 검토
  • 화재층별 × 개방층 조합 전수 시나리오 검토
  • 방연풍속 필요풍량 = 개방문 수 × 1.0m × 2.1m × 풍속
  • 비화재층 누설합계 + 방연풍속 풍량 ≤ 공급풍량 조건
④
종합 등급 판정 기준
  • A등급 — 모든 기준 충족, 경고 없음 (통과율 95% 이상)
  • B등급 — 경고 1건 이하, 통과율 90% 이상 (재설계 불필요)
  • C등급 — 경고 2건 이상 또는 통과율 90% 미만 (재설계 필요)
  • F등급 — 송풍기 부족 또는 층 미달 발생 (즉시 재설계)
